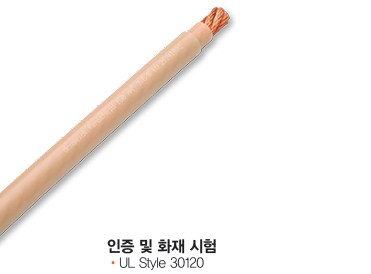

실리콘 절연 구리 케이블

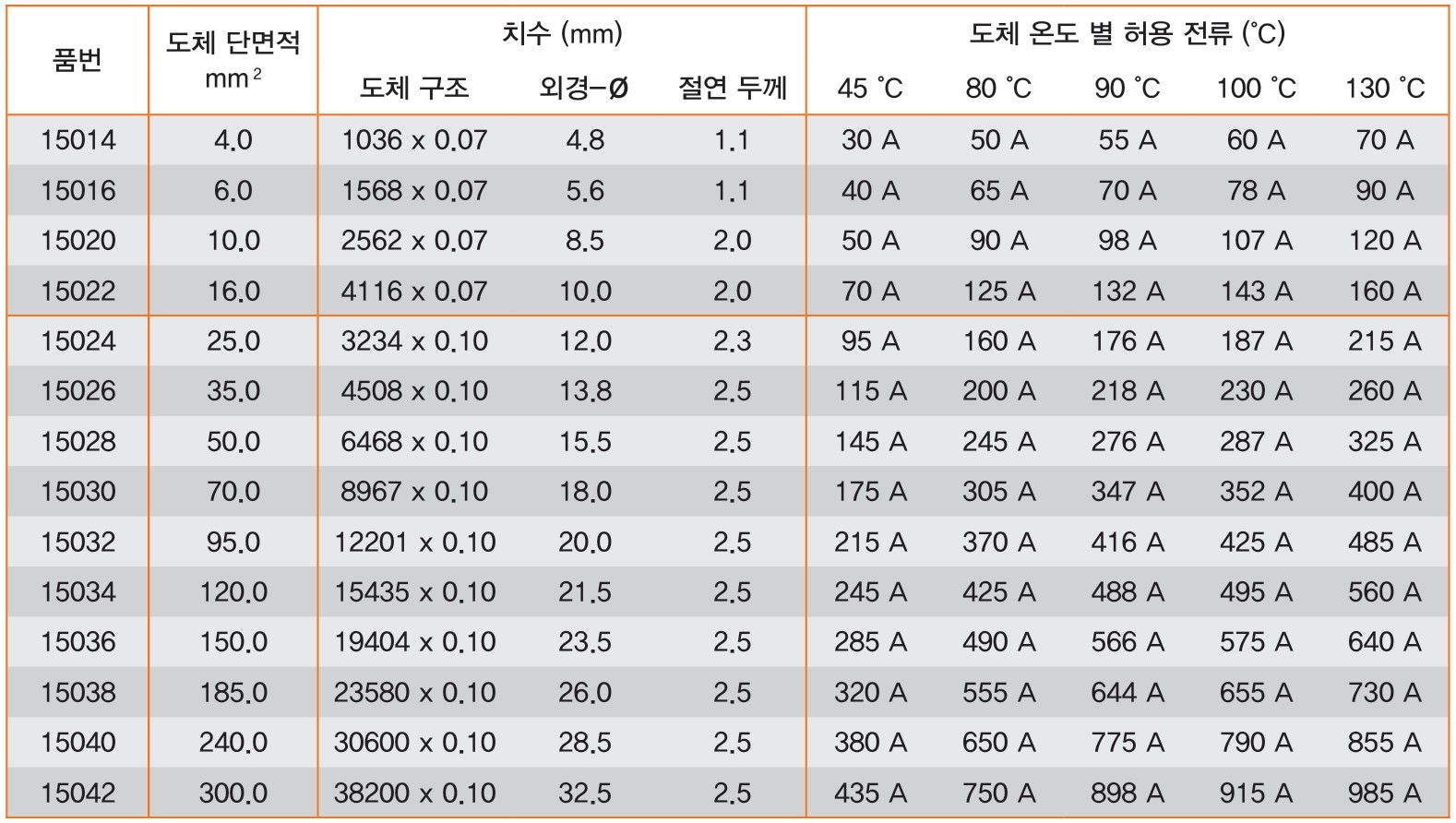

4-300 mm2 1.8/3 kV, 단일 절연





[전도체]

• DIN EN 13602 규격의 ETP 1 전기용 동선으로 구성된

원형 연선 케이블

• 무도금, 연소 연선(soft-annealed)

• 단선 직경 Ø 0.07mm (4~16 mm2)

• 단선 직경 Ø 0.10mm (25~300 mm2)

​

[절연체]

• 실리콘 고무(약 60 Shore A) •천연색

•할로겐 프리, 염소 함량 < 4 ppm

• 난연·자기 소화성

• 정격 전압 1.8/3 kV

• 절연시험 전압 10 kV AC (스파크 테스트)

• 절연 파괴 강도 20 kV/mm

• 동작 온도 -50 °C ~ +180 °C

• 단시간 +250 °C ~ +300 °C (인두 접촉 시)

• 단락 내열 한계(SiR) +350 °C

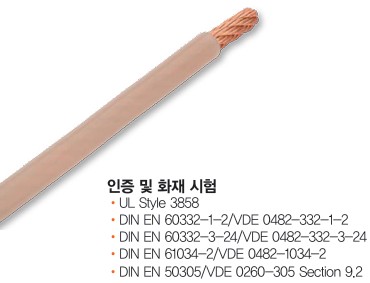

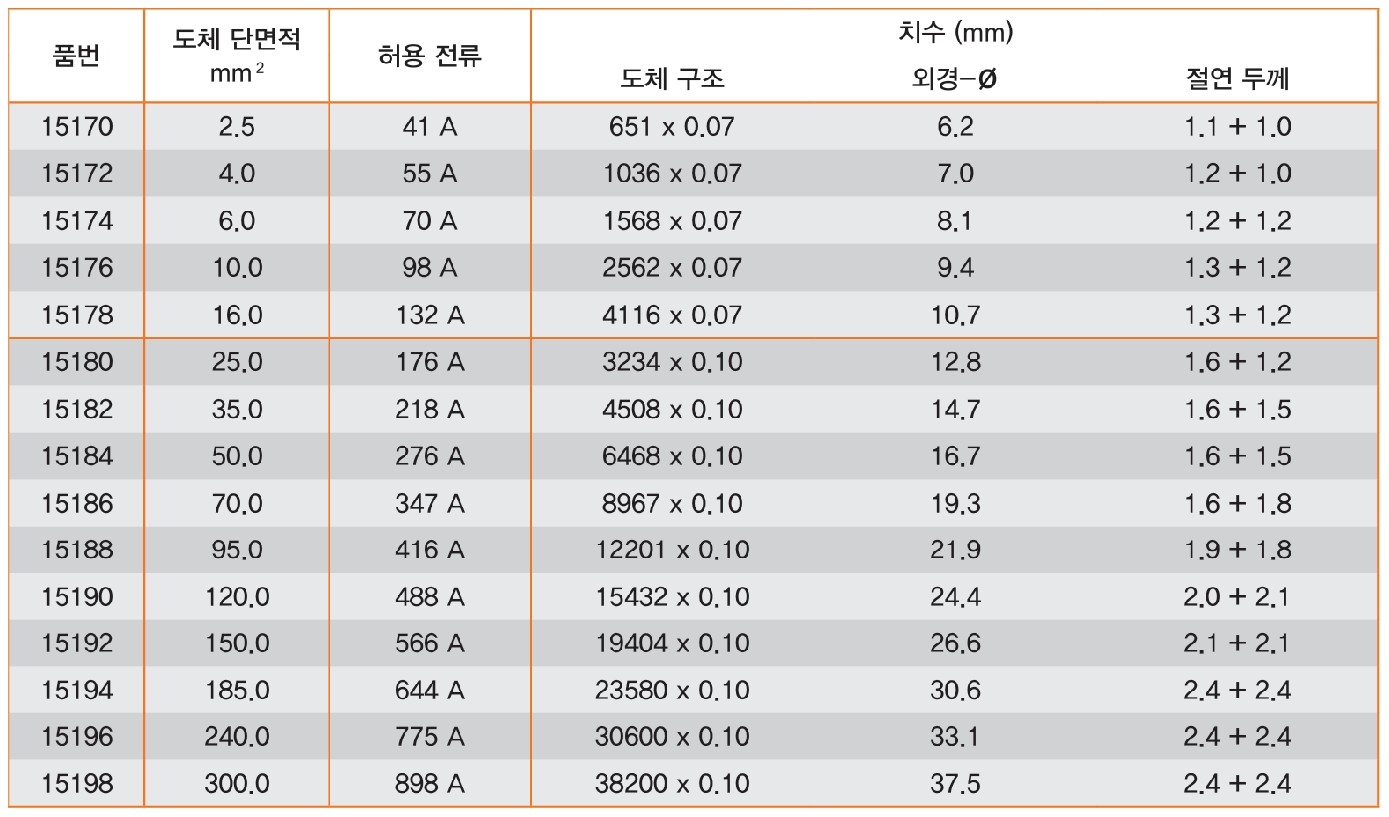

5-300 mm2 1.8/3 kV, 이중 절연



[전도체]

• DIN EN 13602 규격의 ETP 1 전기용 동선으로 구성된 원형 연선 케이블

• 무도금, 연소 연선(soft-annealed)

• 단선 직경 Ø 0.07mm (2.5~16 mm2)

• 단선 직경 Ø 0.10mm (25~300 mm2)





[절연체]

• 실리콘 고무(약 60 Shore A)

• 천연색 •할로겐 프리, 염소 함량 < 4 ppm

• 난연·자기 소화성

• 정격 전압 1.8/3 kV

• 절연시험 전압 10 kV AC (스파크 테스트)

• 절연 파괴 강도 20 kV/mm

• 동작 온도 -50 °C ~ +180 °C

• 단시간 +250 °C ~ +300 °C (인두 접촉 시)

• 단락 내열 한계(SiR) +350 °C

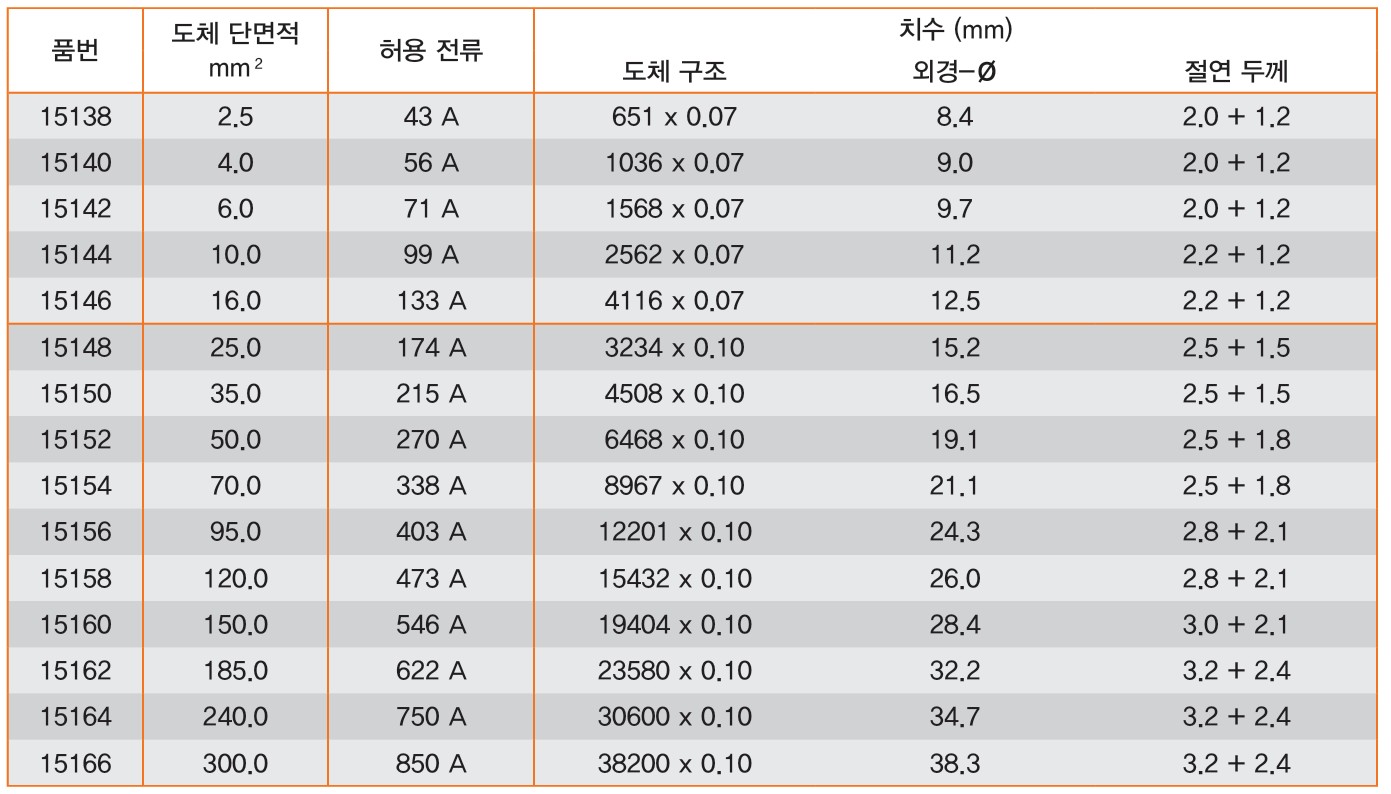

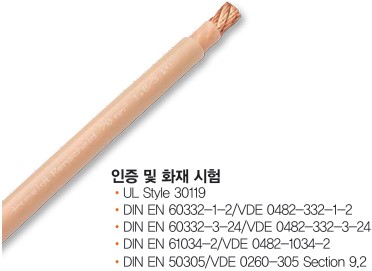

4-300 mm2 3.6/6 kV, 이중 절연



[전도체]

• DIN EN 13602 규격의 ETP 1 전기용 동선으로 구성된

원형 연선 케이블

• 무도금, 연소 연선(soft-annealed)

• 단선 직경 Ø 0.07mm (2.5~16 mm2)

• 단선 직경 Ø 0.10mm (25~300 mm2)



[절연체]

• 실리콘 고무(약 60 Shore A)

• 천연색

• 할로겐 프리, 염소 함량 < 4 ppm

• 난연·자기 소화성

• 정격 전압 3.6/6 kV

• 절연시험 전압 10 kV AC (스파크 테스트)

• 절연 파괴 강도 20 kV/mm

• 동작 온도 -50 °C ~ +180 °C

• 단시간 +250 °C ~ +300 °C (인두 접촉 시)

• 단락 내열 한계(SiR) +350 °C
